行業背景
隨著新興的智能設備市場需求激增， IC芯片的應用和發展得到大幅提升。
同時隨著半導體技術不斷發展，芯片線寬尺寸不斷減小，制造工序也逐漸復雜。目前國際7nm 制程需要將近2000道工序，先進的制程和復雜的工序將持續提升對先進設備的需求。
雅科貝思專注精密機械制造，其設計的IC高速分選機解決方案可滿足芯片設計檢驗和成品測試的復雜工序需求，主要由力矩電機和音圈電機模組構成。
IC高速分選機——轉塔式分選機
工作原理
分選機主要應用于芯片設計檢驗階段和成品終測（FT）環節，是終測環節重要檢測設備之一。
轉塔式分選機尤其適用于小型片式半導體分立元件的打標、測試、分選和包裝，是一種主轉盤在中心，各個測試工位按照順序均布在主電機周?chē)囊环N高速分選機，通常包含工位有16個和24個等多種型號。
產品通過上料結構被送到主電機轉盤上;
主電機轉盤吸住芯片并通過轉動將產品送到下一個工位;
上料工位工作;
主電機轉盤吸取新的一個產品。
轉塔式測試分選機工位分布示意圖
特點
主電機每轉動一格，都會(huì )將產品送到各個工位，有產品的工位將對產品進行測試等處理，如此周而復始
同一時間會(huì )有多個工位對多個產品進行處理
占地面積小、精度高、速度快
技術難點
轉塔式分選機的優點是設備的每小時產量較高，當前市場上速度最快的設備每小時可以完成5-6萬及更多枚芯片的測試。
目前轉塔式分選機國產自給率最低，因其 UPH（每小時分選芯片數量）是最高的一類分選機，在高速運行下，既要保證重復定位精度，又要保證較低的 Jam Rate（故障停機比率）， 這對分選機設備開發提出了更高的要求。
尤其隨著半導體行業的快速發展，主轉盤工位（高速轉塔）的運行速度、轉動精度、振動幅度和跳動幅度等因素決定了高速分選機的生產效率和穩定性，是整臺設備的高效運行的核心，這也對高速轉塔工位應用的轉盤直驅馬達的精度、速度、穩定性要求越來越高。
常規轉塔式測試分選機技術要求
16-24個工位/旋轉角度:15°~22.5°
單工位轉動時間:18~22ms
轉盤慣性:0.003~0.020 kg.m2
測試時間:35~60ms
產能:40~60 k UPH
向下/向上Z軸的平均移動時間:3~20ms
雅科貝思應用方案
主轉盤直驅方案
主轉盤轉動是高速分選機最重要的運動之一，而主轉盤驅動狀況取決于選取的主電機性能，雅科貝思ADR-H系列能足夠滿足轉塔應用的此類運動曲線，非常適用于高精度的移動、速度響應要求高和對端跳要求較高的場合。
從運動控制的角度看，該過程在技術上極具挑戰性：它需要轉塔電機以非常高的速度運行并承受振動。搭載雅科貝思為高速分選機的直驅馬達定制的伺服驅動器，使速度穩定性進一步提高。

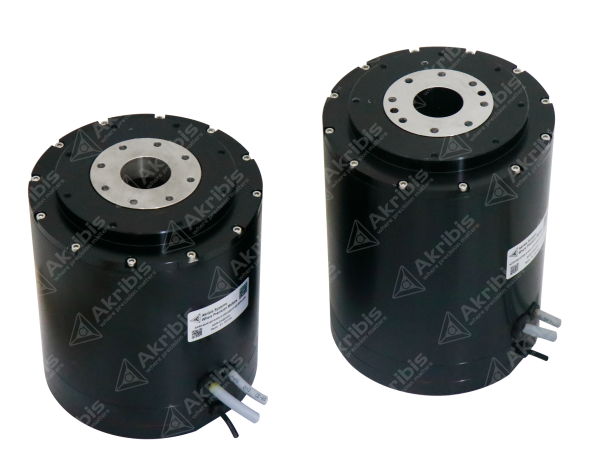

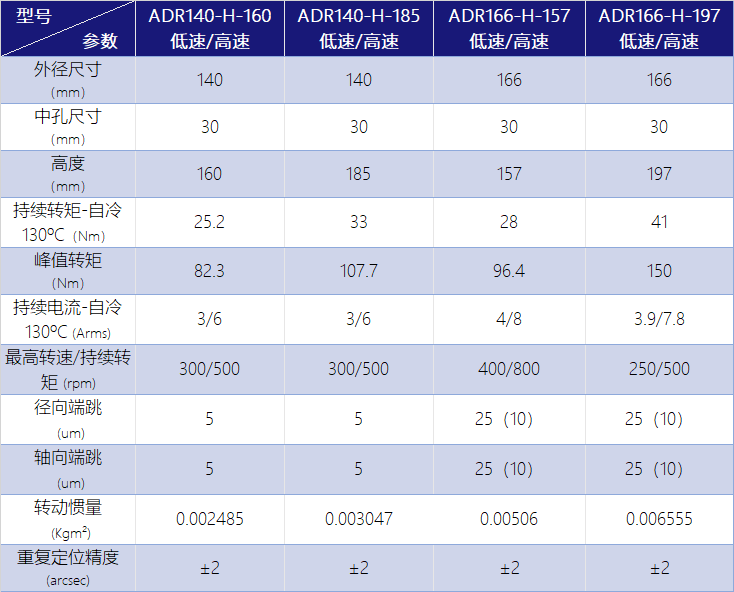

ADR-H系列
采用了低慣量設計，轉動慣量低至0.0025kg.m2, 可以非?？斓捻憫俣韧瓿上鄳噶顒?dòng)作。
經典案例
20工位分選機，18°行程，可以在22ms內完成到位和整定。且該系列電機軸向和徑向跳動精度較高，可滿足5μm以?xún)?/strong>的跳動精度，集成了高精度光柵編碼器，重復精度可至±2arcsec。
電機單個周期動態運行波形圖
音圈電機模組
雅科貝思MBV系列音圈電機模組適用于短行程、高速、高加速直線應用。
無齒槽效應，可以直接安裝到旋轉+下壓軸，節省空間、省線纜，提高可靠性，結構緊湊、內置彈簧作為配重更適合垂直方向高速運動。
行程有6mm和8mm，搭配高精度位置反饋，可以達到微米級精度控制。
搭載雅科貝思為音圈電機模組定制的伺服驅動器，可以實現軟著陸工藝，位置模式和速度模式的切換，實現高精密力控。

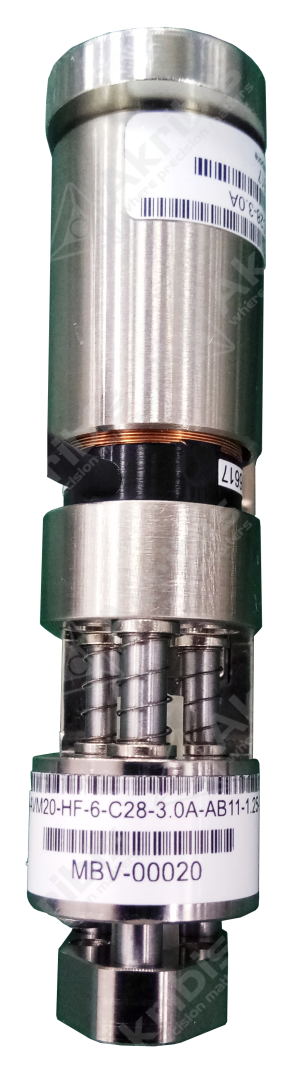

MBV系列音圈電機模組
內置音圈電機可以做到無齒槽力、高響應、高頻率
內置的光柵位置反饋，在高頻工況時，相比較氣缸或電缸結構，MBV具備更優越的精度控制，以及精細的軌跡控制
適用于各行業自動化設備垂直運動：高頻拾取、閥門控制、搬運、材料疲勞測試等應用，類似結構接受定制
持續推力 Fcn = 5.69N~27.43N
峰值推力 Fpk = 17.06N~137.16N
專業解決方案助力產業升級
雅科貝思專注直驅技術，解決行業痛點。力矩電機可以保證主轉盤驅動的穩定運行；內置?圈電機模組可以做到??槽?、?響應、?頻率。主轉盤直驅方案與上下料Z軸成套方案能確保整個IC高速分選機的穩定性和高UPH值。
整合打標系統和影像系統，可以為客戶帶來高質量編帶輸出，完整的解決方案能夠應對IC高速分選機應用的挑戰性技術要求，如需相關資料參數可致電雅科貝思。
