作為多軸精密平臺的一種，龍門平臺可拓展多種場景，適用于多種對高精度有追求的行業。Akribis雅科貝思致力于設計生產用于制造、檢測和測試的直驅電機、平臺和精密系統方案，通過有效利用龍門平臺，拓展更多場景落地，解決用戶的多元化需求。
龍門的應用背景
在晶圓檢測、激光微加工、3D測量、數字打印等領域，對平面運動要求會(huì )比較高：像大跨度，大負載，運動平滑，軸間耦合小等。因此對運動控制一般都要求能快速響應和整定、誤差小、精度高。
在這些場合，傳統的十字架式的XY平臺很難滿足要求，因此務必使用到龍門結構，如圖所示，一個龍門需要由兩個電機和機械結構組成，X1 axis 和X2 axis共同完成X軸方向的運動。

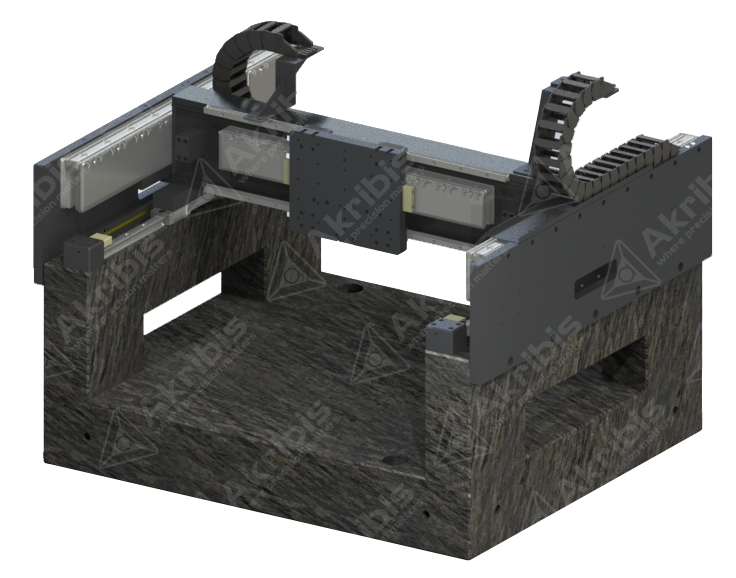

龍門結構示意圖
常見的龍門控制方法
1.單反饋-單電機
只在其中一邊有電機提供動力，另一邊則由導軌支撐，通過機械應力來運動。
優勢：比較經濟。
劣勢：控制性能差，容易對機械造成損傷。

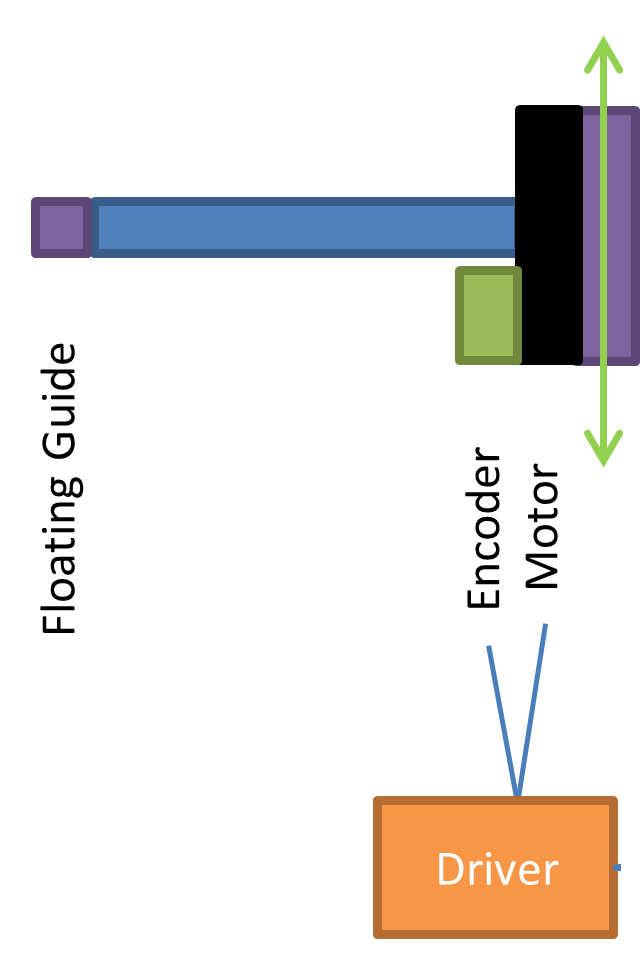

龍門結構-單反饋-單電機
2.單反饋-多電機
相當于把兩個電機并聯，一組信號同時控制兩個電機。
優勢：推力可以耦合至龍門軸中心，減少機械剛性較弱的影響。
劣勢：對機械安裝和電機一致性要求非常高，很容易因此導致控制問題差。反饋的中心和龍門軸中心并不共線，導致控制性能不足，限制終于控制精度級別。
龍門結構-單反饋-多電機
3.主從控制
通過控制器來協同兩個驅動器同步運動。
優勢：在低速場合效果比較好，工程實施性?xún)r(jià)比較高。
劣勢：在高速運動場合同步性能會(huì )變差，軸間耦合影響較大，不適合高動態龍門控制。

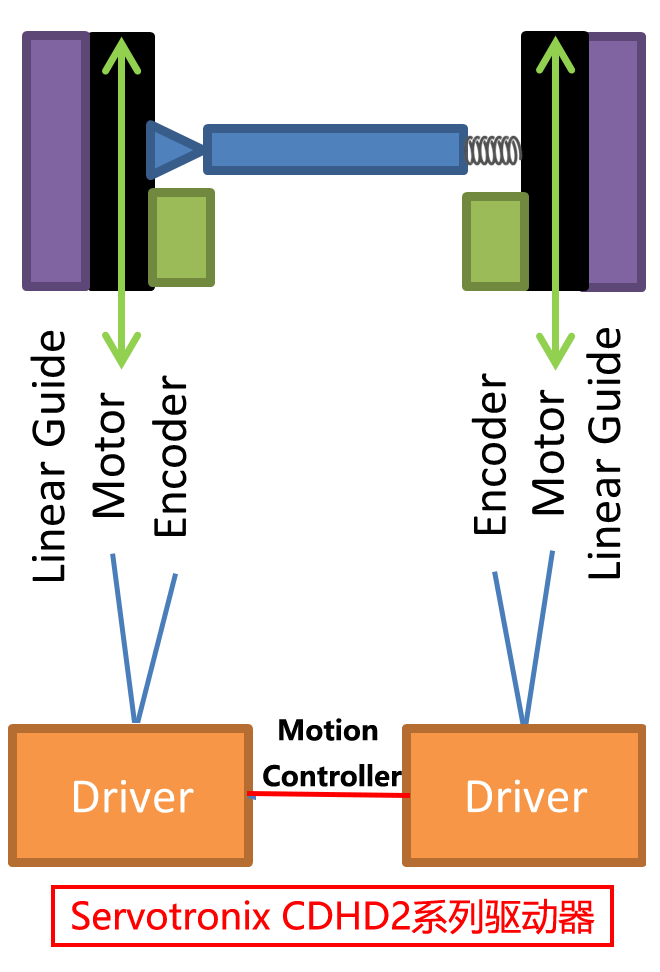

龍門結構-主從控制
4.交叉解耦算法
在驅動器層面進行龍門的交叉解耦控制，進行龍門雙軸電機、耦合后反饋的自動控制，有龍門軸控制剛性的獨立PID參數。甚至可以進行偏擺角的動態控制。
優勢：可以在很大程度上提高控制性能?？梢越鉀Q龍門機械耦合的問題?？刂破鲗用骈_(kāi)發簡單，易操作。
劣勢：需要較大的運算量，對控制器和驅動器要求較高。

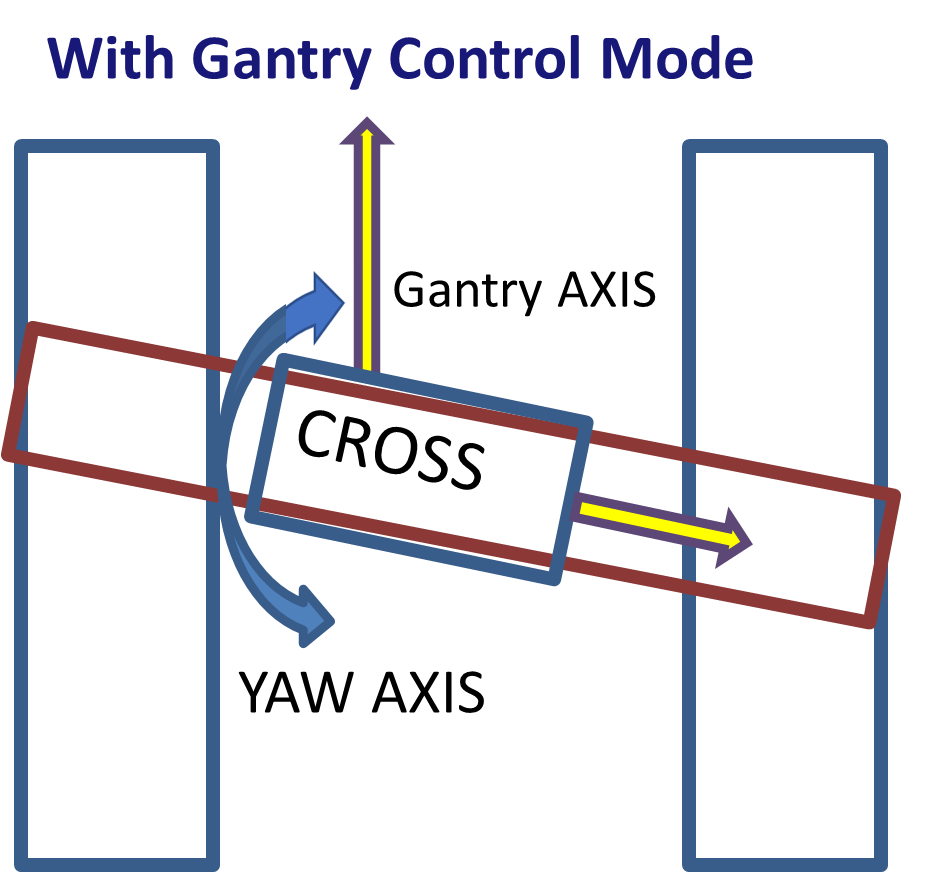

龍門結構-交叉解耦
龍門算法是交叉解耦算法中的一種。
把龍門看作是多輸入多輸出（MIMO）系統，前進方向軸和扭擺軸兩個控制對象來控制而不是兩個電機，這樣可以實現耦合后兩軸單獨控制，減少機械耦合的影響。
系統搭建和調試
1.接線
選好龍門對應的軸，接上電機，編碼器線。確保兩路編碼器的計數方向一致。
龍門調試思維導圖
2.調試
龍門算法開啟后，龍門的調試與單軸調試方法大致相同，只是AXIS1代表龍門垂直方向GANTRY AXIS軸，（雖然兩個電機在運動，但系統把它看作一個軸）AXIS2代表YAW AXIS扭擺軸 。（扭擺也是通過兩個電機運動來實現，但系統把它看作一個軸）
非龍門模式與龍門模式對比
電流設置：GANTRY AXIS負責出力，帶動負載運動，需要設置較大的電流；YAW AXIS負責調整姿態，只需設置較小的電流。
位置反饋：龍門模式的軸位置反饋與實際電機位置并不相同，由于機械制造偏差的存在，龍門與導軌之間不一定完全垂直，FPOS(axis1)=0并不一定是理想的位置。相反，有一定的傾斜反而有利于減少摩擦。因此在龍門調試時有必要對傾斜角進行測量。
電機使能：龍門需要兩個電機共同運動來實現，當只使能某一個軸時，實際上兩個電機都會(huì )上使能；掉使能某一個軸，兩個電機都會(huì )掉使能。
橫梁軸負載較大：需要在負載在不同位置時多做幾組動態參數分析，以保證在各種情況下系統都能保持高運動性能。
與龍門結合的相關應用
1.龍門模式PEG
Position Event Generator(PEG)位置事件觸發器能在準確的反饋位置觸發脈沖（PEG Pulse），可用于觸發外部設備，如相機、激光器等。
通過將實際編碼器位置與一組預定義值進行比較，在驅動器硬件底層生成 PEG Pulse。由于龍門模式下兩個軸的計算位置與電機反饋的位置是不一樣的，因此在使用PEG功能時也需要經過換算，才能正確觸發PEG信號。
2.龍門模式動態補償
龍門的兩個軸都可以進行補償，龍門軸GANTRY AXIS的補償用于提高精度。扭擺軸YAW AXIS的補償在剛性龍門中可以減少摩擦和電流過充，提高動態性能。在柔性龍門中用于提高精度，同時提高了龍門軸的YAW機械指標。
Akribis龍門平臺

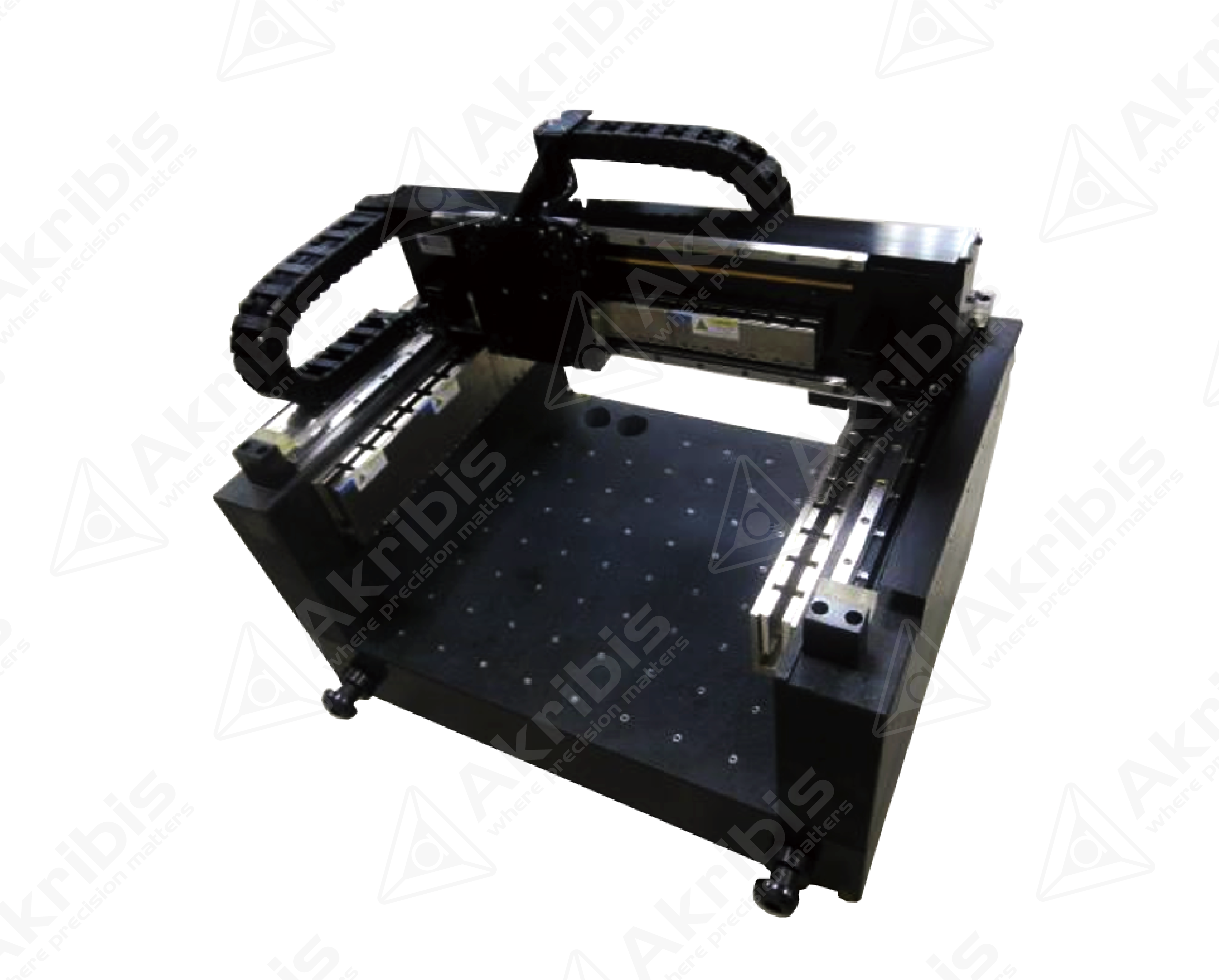

VRG-II 龍門平臺
Akribis多軸精密平臺-VRG系列是多功能的龍門平臺，反饋采用非接觸式的光學編碼器，擁有高峰值推力與持續推力，響應時間快，可以應用在高速取放，自動化組裝，點膠等高精度行業。

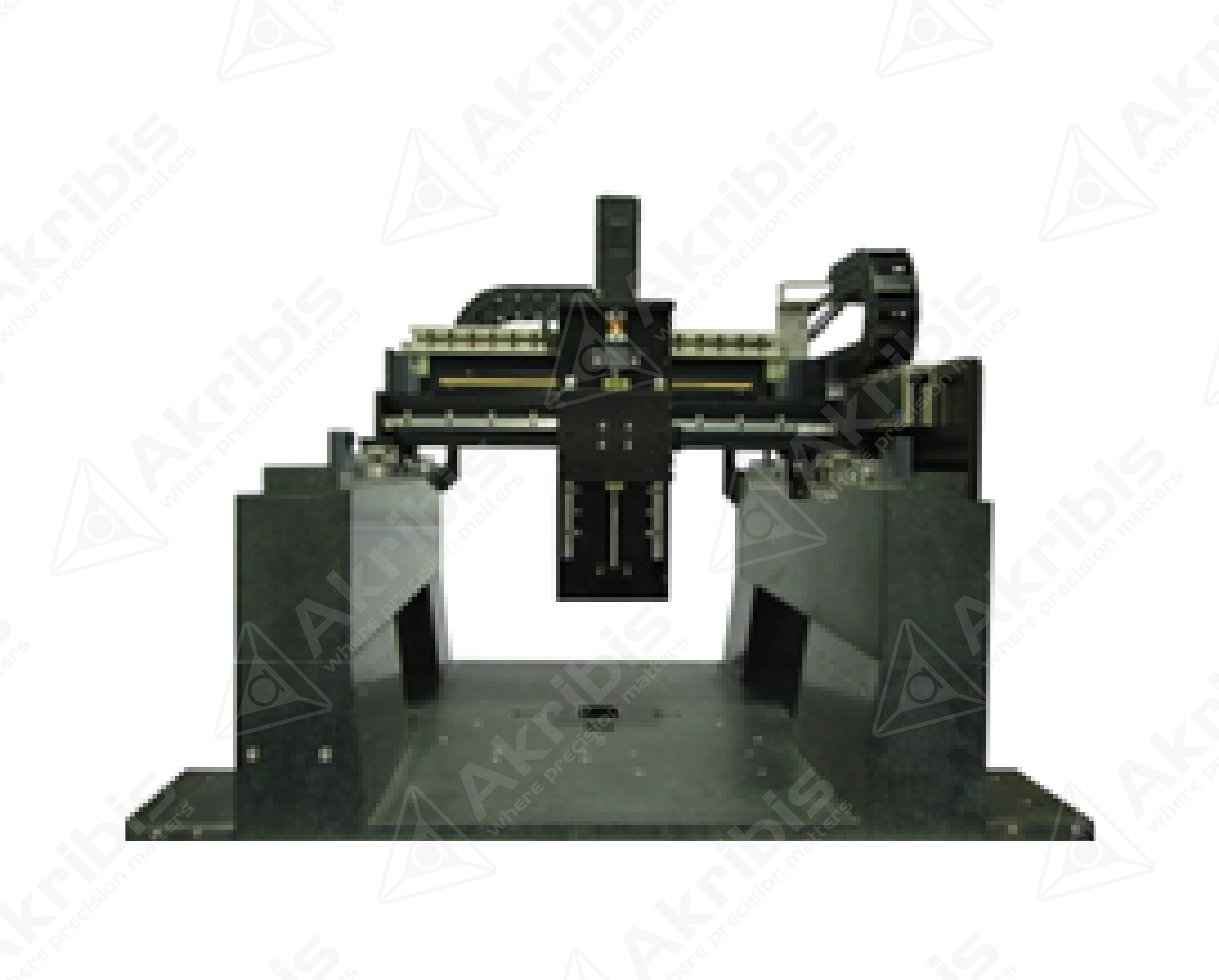

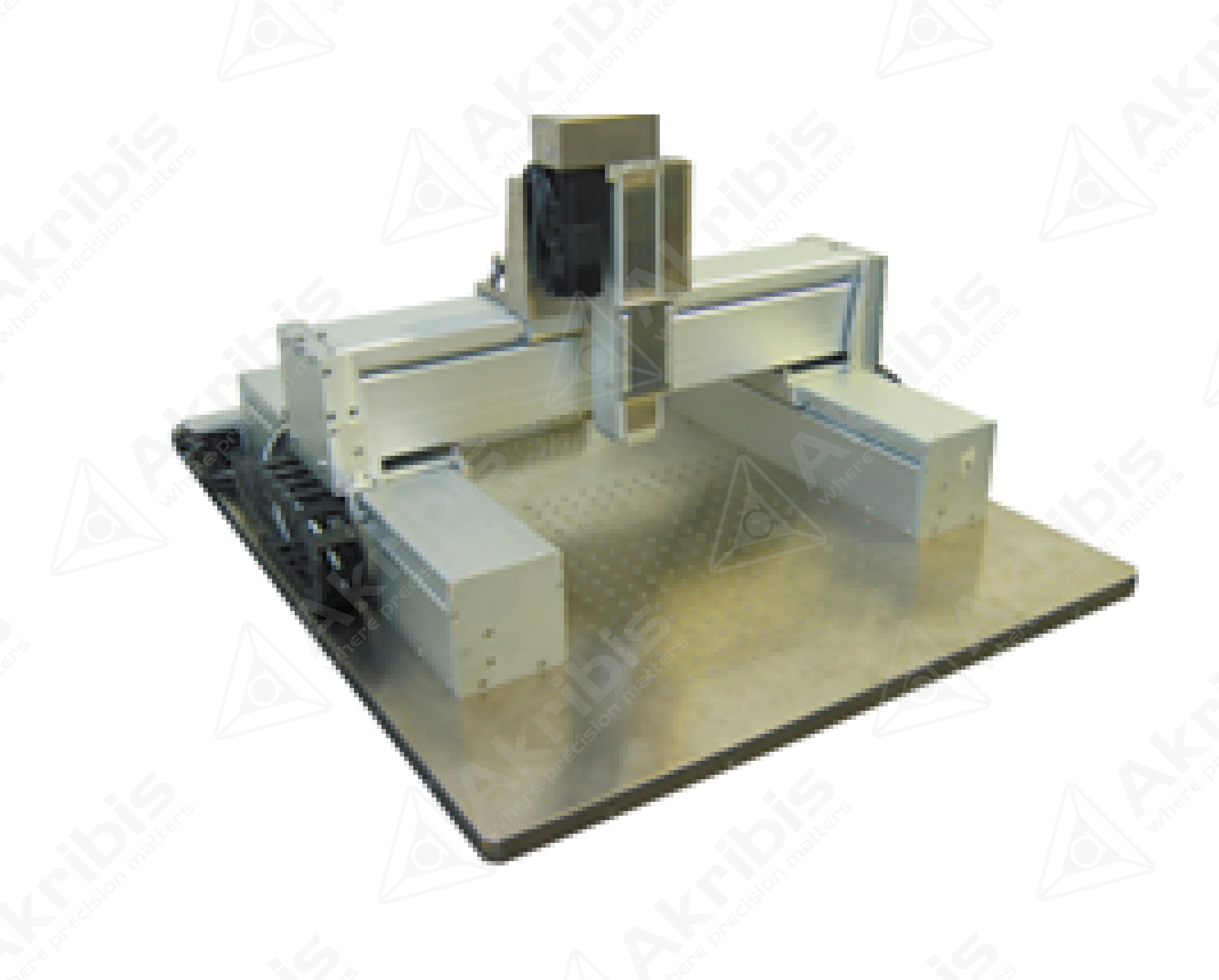

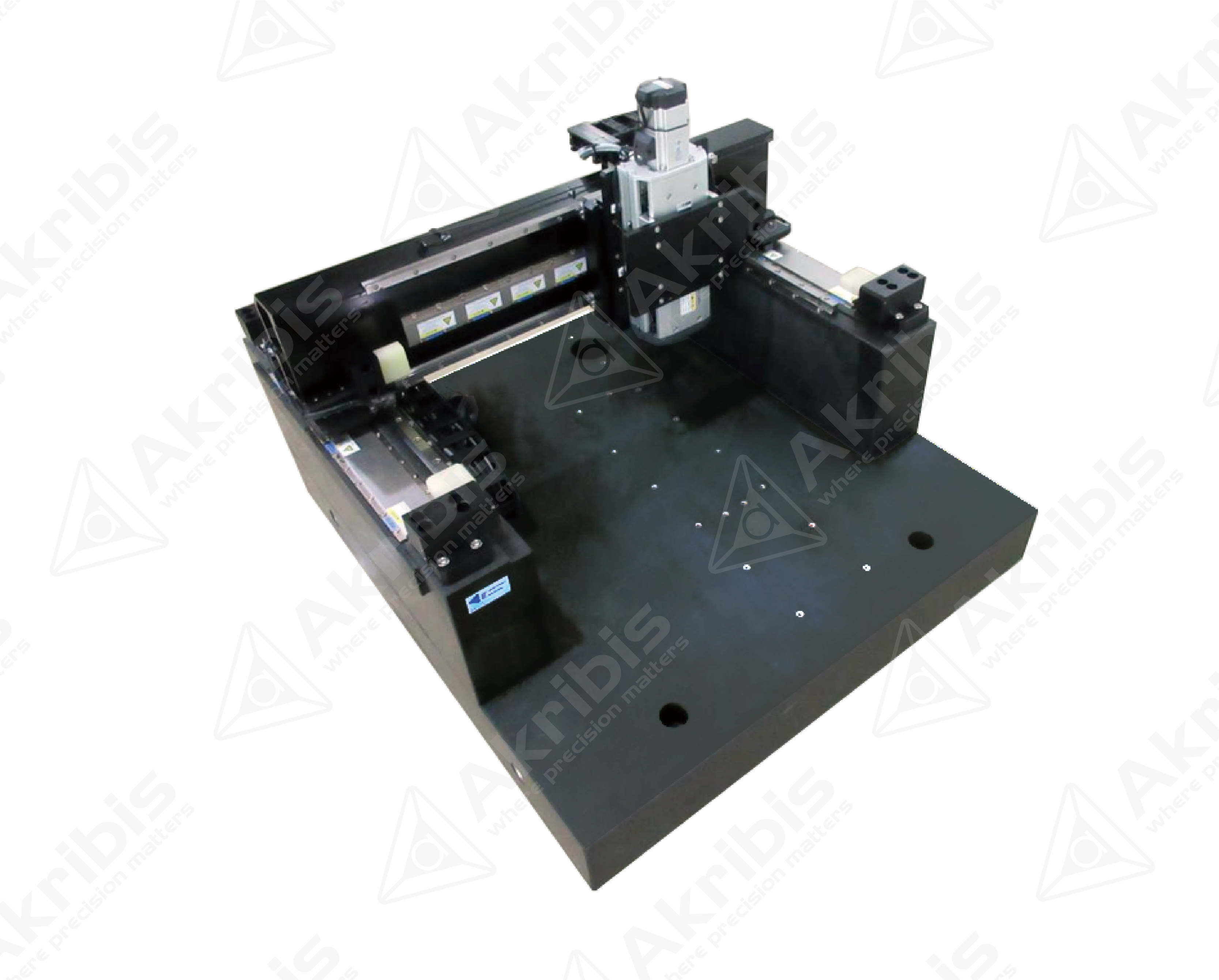

Akribis定制平臺
XYZ醫藥應用平臺
XYZ點膠注射平臺
測試和激光應用
組裝和測試
雅科貝思專業為客戶提供全套的解決方案，能根據客戶的不同需求，定制研發出個性化的直驅電機和平臺，包括龍門結構的直驅精密平臺。
