行業背景
在電子產品制造及生產過程中，質檢環節非常關鍵。尤其集成電路板中的元器件數量越來越多，單個元器件體積越變越小，對檢測的速度與效率要求也越來越高。而傳統的人工目測方法無論在生產效率方面，還是在質量檢測的可靠性方面，都無法滿足生產的要求。因此，國內外越來越多的設備廠商選擇采用自動光學檢測系統。Akribis直驅精密平臺，推進AOI檢測技術在半導體與電子電路檢測中發揮的巨大作用，提升檢測效率和檢測質量，為電子產品的質量檢測保駕護航。
OI檢測平臺優勢
AOI（Automated Optical Inspection）自動光學檢測，即通過光學系統成像實現自動檢測，其核心技術點是獲得準確且高質量的光學圖像并加工處理。此技術能改良傳統上以人力使用光學儀器進行檢測的缺點：1）節省人力、2）降低成本、3）提高生產效率、4）檢測標準統一
通過AOI檢測平臺可以保證測試結果的準確性和穩定性。
客戶需求
大尺寸PCB板缺陷檢測
快速響應
準確定位
需要大尺寸背光源避位
Akribis解決方案
Akribis提供了一套高精密XYT運動平臺，能有效的滿足客戶的需求，在提高檢測效率的同時，也能確保檢測結果的準確性和穩定性。
Akribis高精檢測平臺
此方案采用Akribis直驅精密平臺，用ACR弧形電機搭建中空直徑360mm的轉臺，氣浮軸承導向大幅度降低了轉臺的軸向跳動，軸端跳動僅5um。同時，提升轉臺的重復定位精度。弧形轉臺360度，重復精度可以滿足應用需求±1.0arcsec。

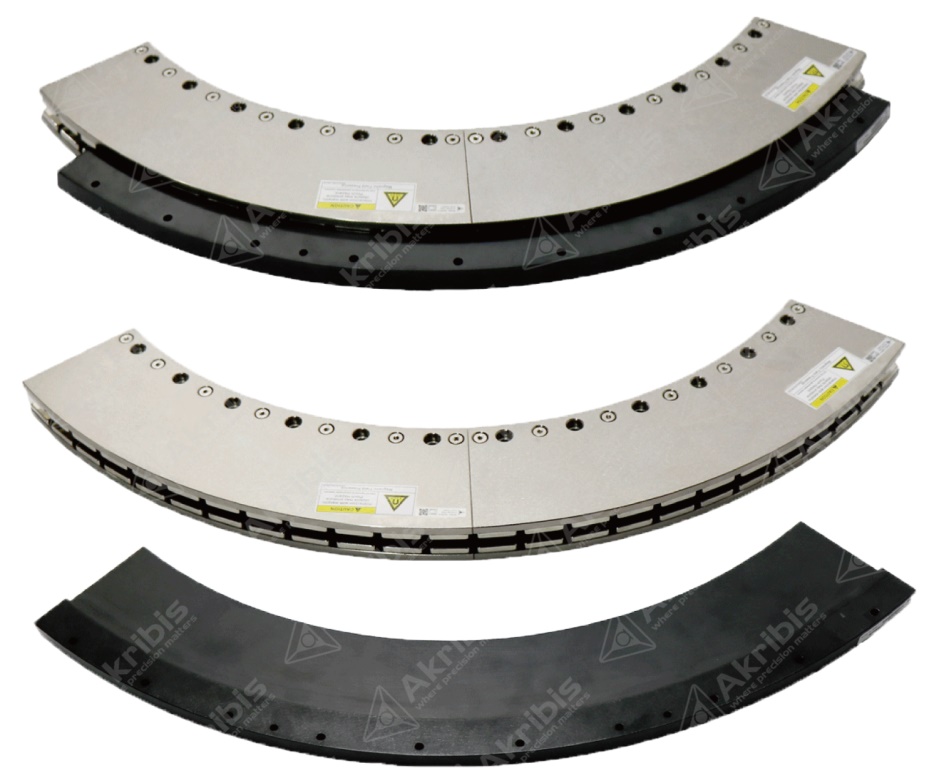

ACR系列弧型電機
XY軸平臺采用無鐵芯直線電機搭建，減少齒槽力的影響，從而提高勻速掃描的波動均勻性；行程400*400mm，高速高精定位，重復精度可準確到±0.25um。

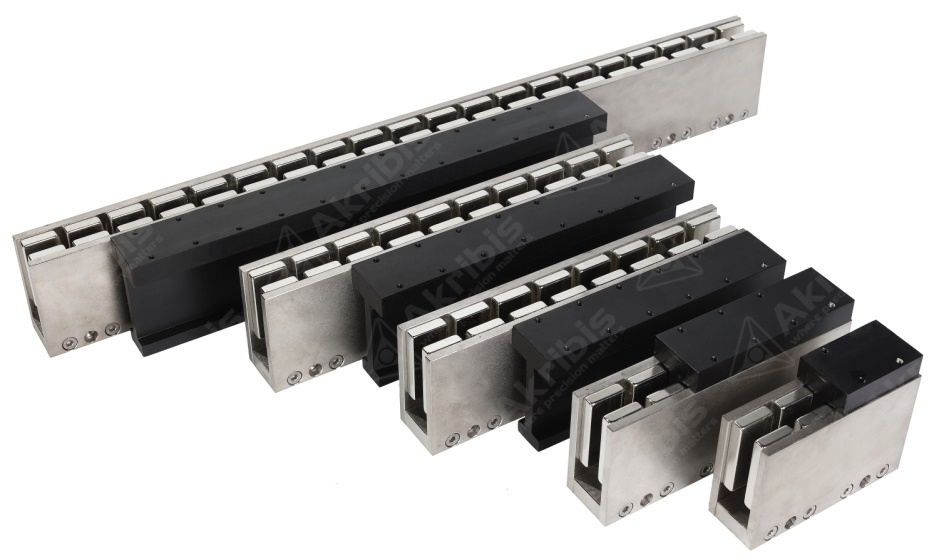

AUM系列無鐵芯直線電機
采用ABA系列絕對值編碼器，可以解決斷電反復回零的問題，能快速優化設備工藝流程；搭配零膨脹系數的玻璃尺，能提高定位精度，對環境溫度擾動的敏感度較低；采用高剛性導軌提升整體結構的剛性。
Akribis直驅精密平臺
XYZ高速檢測平臺
XYZ有效行程300*300*150mm
XY軸龍門雙驅結構，底部?jì)蓚€(gè)直線電機同步控制
XYZ集成高精度光柵尺，重復定位精度±1um
擁有設計、仿真、實驗檢測大閉環系統
擁有自主研發的控制系統
擁有自主研發的高精度編碼器
擁有強大的研發團隊和生產力
接受高度定制化精密平臺的研發設計
更多應用
Akribis直驅精密平臺定制化AOI領域的解決方案應用廣泛，除了PCB面板的檢測，還可以在許多場景中使用，比如半導體行業中，電池產品和電子元件的檢測等。
