伴隨半導體在計算機、互聯網、手機等各領域的應用，我們進入了大數據和人工智能的新時代。
然而，半導體組件的制造是?個非常復雜的過程，它需要 配套納米級芯片制程關鍵量測檢測設備，提升良率，此外，芯片檢測、量測設備需要在高真空環境下長期保持高精定位，以防止制造過程中的任何顆粒污染或不需要的化學反應，這對真空電機的要求更高。
關鍵挑戰—釋氣
在真空環境中工作的主要挑戰之?是“ 釋氣”，這是真空應用中的?個關鍵因素。釋氣是指通過蒸發、解吸或滲入將已溶解、吸收或捕獲的氣體釋放到真空環境中，進而影響設備腔體的真空環境。這意味著隨著時間的流逝，釋氣持續發生，所以有效地提高抽速以保持?定的真空度。此外，在釋氣過程中釋氣產物可能會(huì )凝結在表面上造成污染。

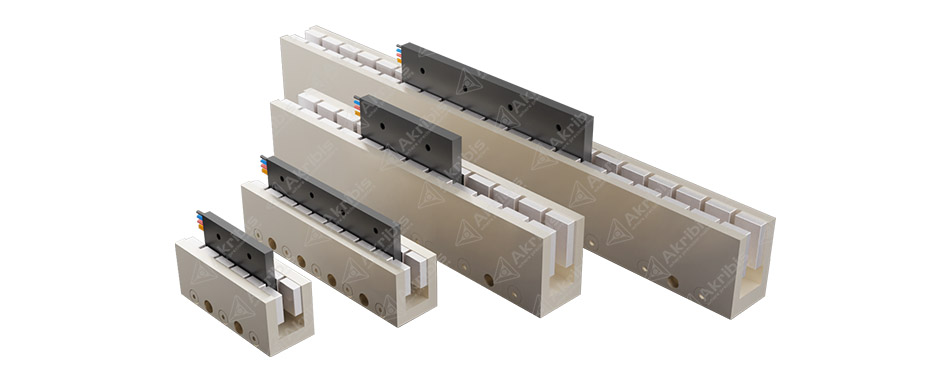

無鐵芯電機—AWM系列
雅科貝思研發設計的真空兼容無鐵芯直線電機? AWM 系列 ，可在低至 10^-7 torr真空壓力的高真空條件下使用 。AWM 系列的線圈和磁軌均由真空兼容材料制成 ，這些材料經過特殊選擇和單獨測試 ，以確保每種材料都滿足釋氣和 RGA 要求 。同時 ，雅科貝思在生產制造過程中 ，采用特殊的真空工藝 ，確保 AWM 系列電機生產制造的每個環 節都在嚴格地管控環境中 ，以防止在過程中吸收氣體。
此外 ，為了滿足真空需求以及高無塵潔凈等級 ，達到在更大限度地減少污染 、清潔電機和運輸前的雙重真空包裝的目 的 ，雅科貝思真空電機的搬運 、運送 、包裝等流程都有著特 殊的要求 ，包括使用適用于真空的材料 、工具和設備等。

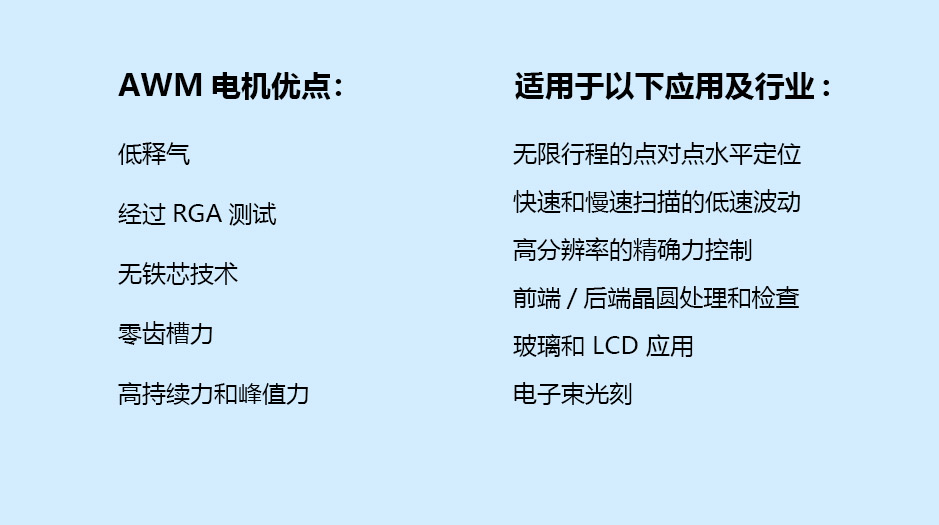

AWM電機優勢及應用
AWM系列有多種尺?可供選擇 ，持續力范圍從4 .5N到769N ，可滿足不同應用。
真空平臺（AWM電機集成）
此平臺為疊加X(jué)Y結構，真空度可滿足 10^-7 torr。
平臺使用支持真空環境的無鐵芯直線電機，真空導軌以及真空光學編碼器；靜態抖動低至 +/ -5 n m ，可提供定制 化磁屏蔽設計。
主要應用于前端/ 后端晶圓缺陷及關鍵尺?檢測 、電子束光刻等。

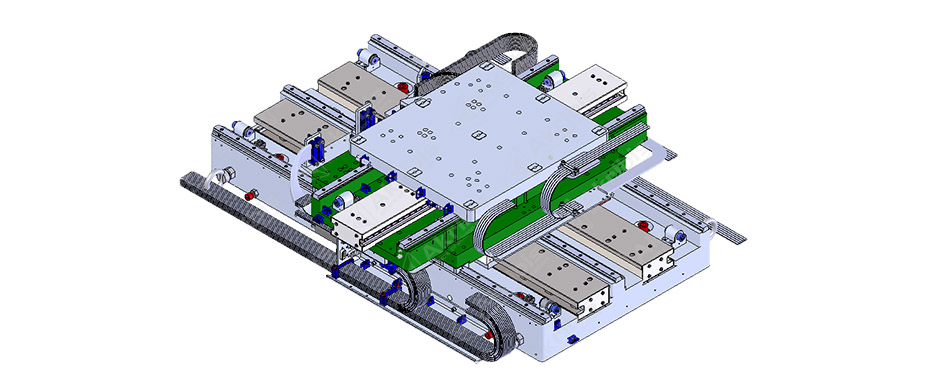

圖：真空平臺3D模型
真空電機定制服務
雅科貝思以其前瞻性，長期以來對于真空適應性電機投入大量研發資源，目前已擁有成熟的工藝及先進的配套生產、測試設備。
除上述AWM系列的無鐵芯直線電機外，雅科貝思接受其他類型電機的真空版本定制，包括直線電機，直驅旋轉電機(DDR )，音圈電機(VCM)。
關于A(yíng)kribis
Akribis于2004年8月成立于新加坡，致力于設計生產用于制造、檢測和測試的直驅電機、平臺和精密系統方案，在半導體、太陽能、平板顯示、硬盤、LED、印刷電路板、印刷、光學以及生物醫藥等廣泛的工業領域中提供專業的支持。
Akribis在新加坡、馬來西亞、韓國、中國的上海、南通和東莞均設有生產基地；其銷售網絡(luò )遍布全球，在美國、日本、德國、泰國、馬來西亞、以色列等多個國家和地區成立了海外銷售辦公室，以便增進亞洲、歐洲和北美洲的分銷渠道。
