圓形音圈電機是在音圈電機的基礎上，通過合理設計音圈電機的磁路結構，使用較少的永磁材料，在電機工作氣縫中產生滿足要求的磁通密度，達到降低材料價格的目的。Akribis解決方案通過使用?圈電機，達到運?平穩的目的。
應用案例 | 微流控芯片搬運模塊
微流控芯片搬運模塊
微流控芯片
微流控芯片（Microfluidic Chip）就是把樣品制備、反應、分離、檢測等基本操作單元集成到一塊微小的芯片上，并自動完成生物、化學、醫學分析全過程。
微流控芯片不僅可使珍貴的生物試樣與試劑消耗大大降低到微升甚至納升級, 而且使分析速度成十倍百倍地提高, 費用成十倍、百倍地下降, 使得它在生物、醫學等領域具有巨大應用潛力。
近年來，微流控技術得到了飛速的發展，使得微流控“芯”片技術作為當前分析科學的重要發展前沿，被廣泛應用在微型全分析系統(Miniaturized Total Analysis Systems, TAS)或稱“芯”片實驗室(Laboratory-on-a-Chip , 簡稱 LOC) 領域，在生物醫藥領域發揮著巨大的作用，成為科學家及醫生手中強有力的工具。
面臨挑戰
在生物醫藥行業中，微流控芯片的檢測搬運是多通道病理檢測儀在運行過程中相當重要的一個模塊。厚度只有 1-2 mm 的微流控芯片給夾持帶來挑戰。
在此過程中，對于通過 Z 軸垂直直線運動抓取芯片，這部分除了上下運動，還有一個夾持的抓取運動，甚至還需要“芯”片的旋轉。
通過 X 軸水平直線運動，“芯”片被搬運到不同的處理工位，如病人樣本及試劑的加樣，液體密封，加熱和冷卻處理，以及光檢測模塊上。
同時，在突然斷電的情況下，需保持“芯”片的繼續夾持，并離開加熱源和冷卻源。

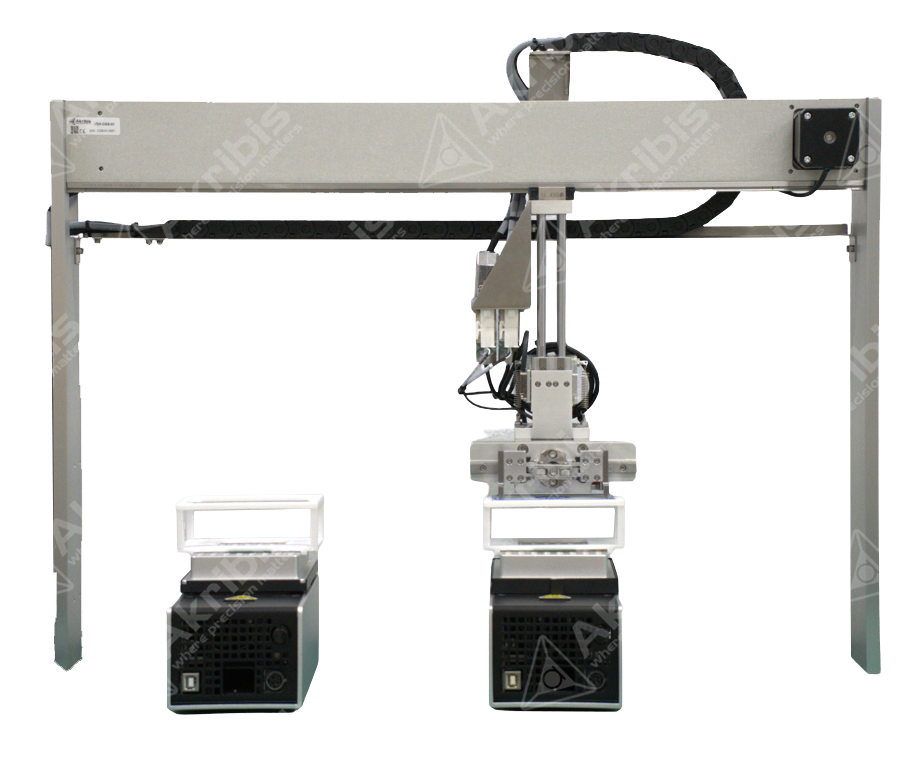

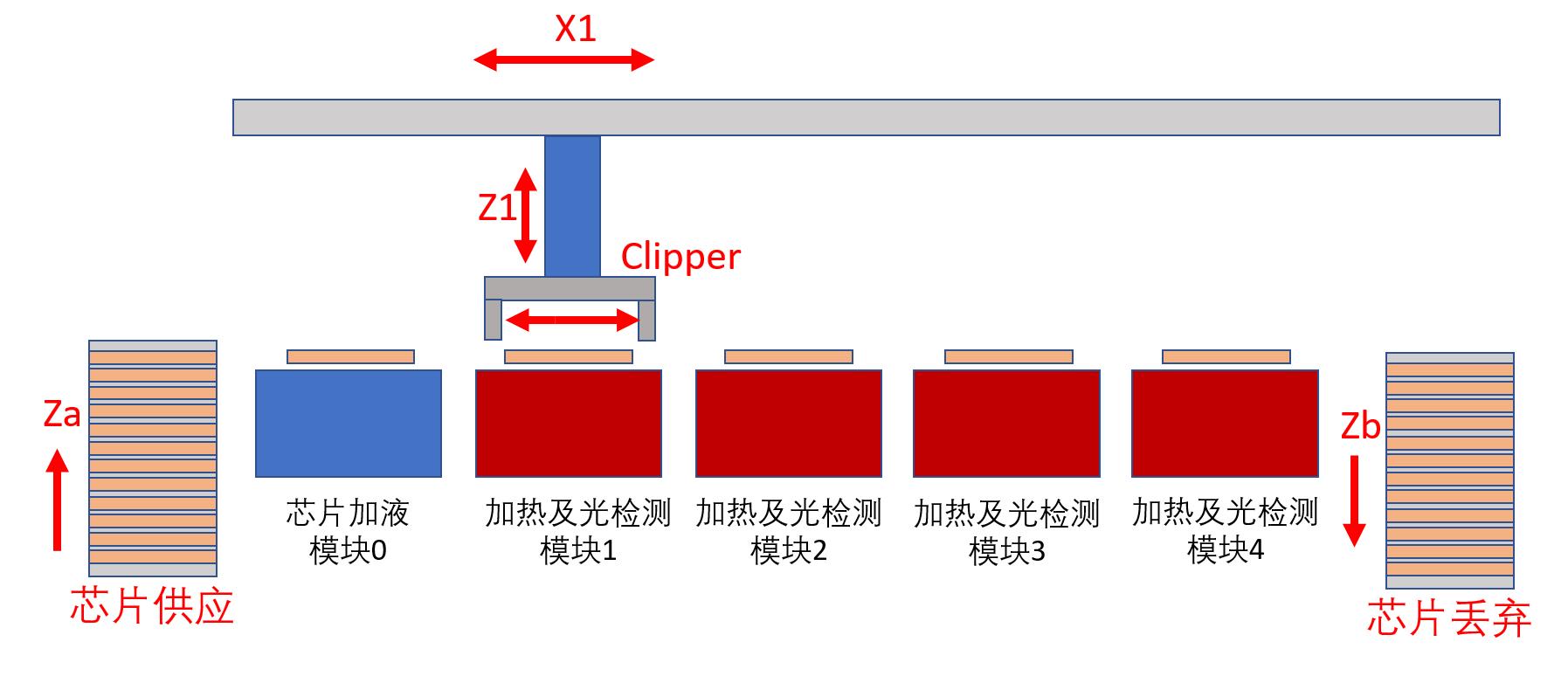

微流控芯片搬運模塊一般結構和流程
客戶痛點
醫院實驗室一般都沒有真空和壓縮空氣，不能使用真空吸附的方法。
微流控芯片非常薄，供夾持“芯”片的厚度部分只有 1-2 mm，很多應用場合不能夾持“芯”片的外周。
夾持運動部分既有上下運動，旋轉運動，又需要有夾持運動，而且在突然斷電的情況下，需保持“芯”片的繼續加持，并離開加熱源和冷卻源，常規旋轉電機的驅動方案不容易實現。
Akribis解決方案
Akribis設計的微流控芯片搬運模塊，能有效地解決客戶的痛點，實現效率高的“芯”片運輸與取放，受到了客戶的高度認可。方案設計如下：
X1軸：采用高性?xún)r(jià)比、高穩定性的傳統傳動方式，或可選用直線電機方案。
Z1軸：Akribis高響應音圈電機AVM 35-15，且內置了高精度位置編碼器，可達到微米級定位精度。配合拉伸彈簧，在斷電時自動讓“芯”片離開熱源和冷源。
夾取機構：Akribis高響應音圈電機AVM 35-15，且內置了高精度位置編碼器，可達到微米級定位精度。配壓縮彈簧，在斷電時自動保持“芯”片夾持狀態。
控制系統：Akribis 高性能運動控制器。

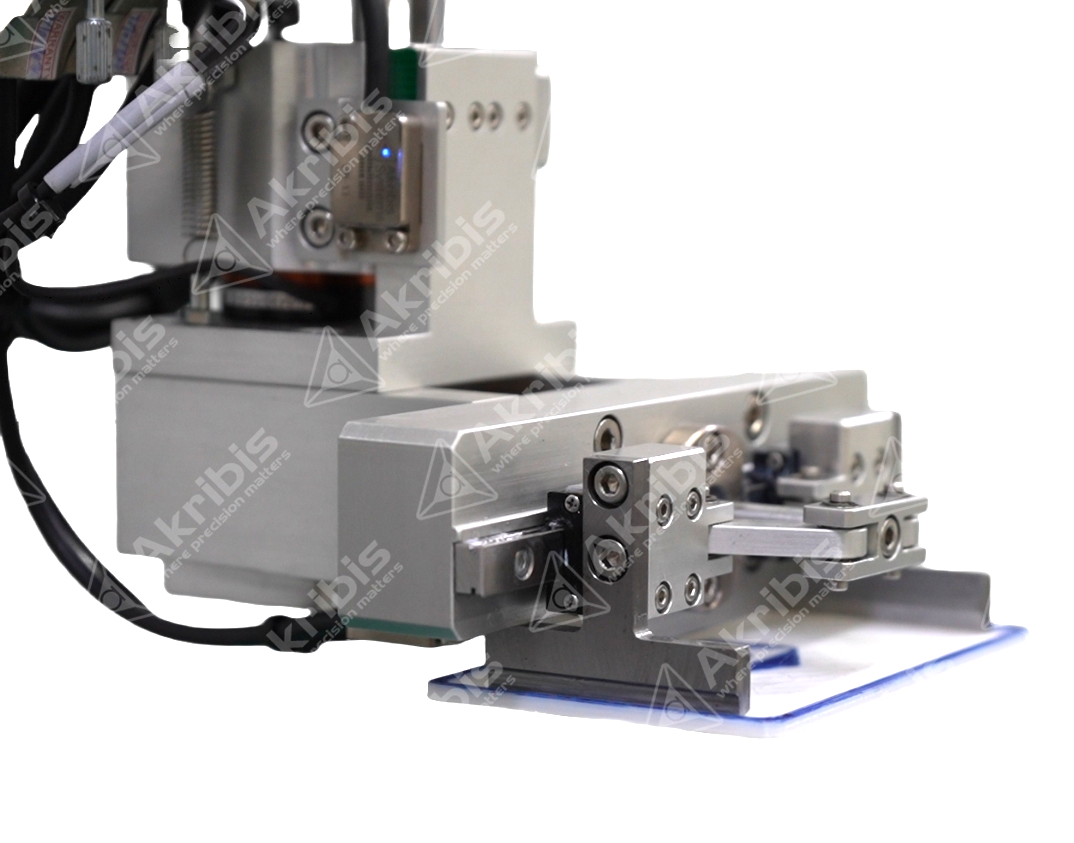

使用Akribis音圈電機的夾持頭及Z軸系統
音圈電機
出色的電磁設計方案，同等體積下較其他友商電機出力高百分子25
運動部件骨架采用環保的非金屬材料，具有質量輕、無渦流的特點。與金屬材料骨架方案相比，同等出力情況下具有更高的加速度
運動支撐系統由超精密直線軸承與特殊表面處理導向軸組成，相對運動的摩擦力小于15mN，運動部件壽命更長
音圈電機具備結構簡單，運行平穩，定位精度高等特性

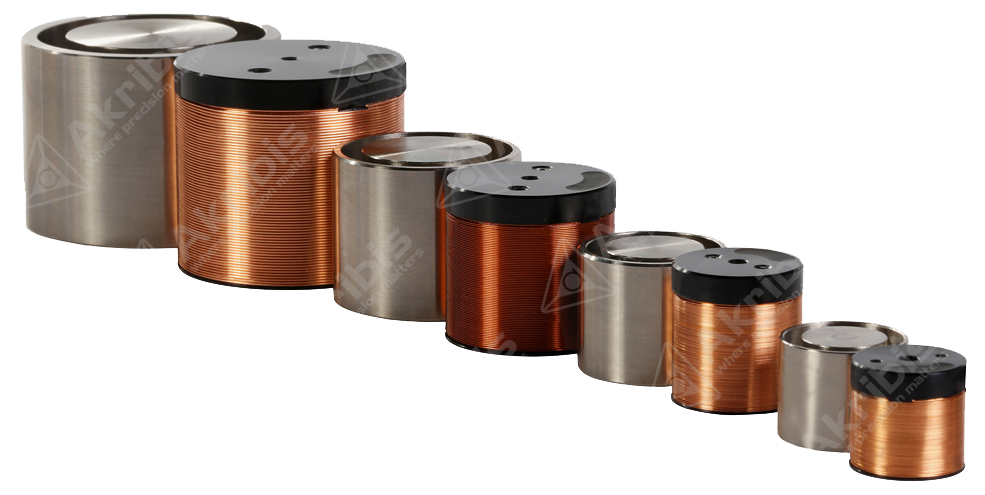

AVM系列圓柱形音圈電機
驅控一體
高性能三軸運動控制器，集成三軸直流伺服放大器
配有以太網、 USB、CAN總線、RS232和RS485通信端口，與各種主機設備如PC、PLC、HMI等連接
具有16kHz采樣頻率 (運動軌跡規劃、位置環、速度環、可選的力和電流控制環)，可驅動2-3個音圈、有刷、無刷電機或者步進電機

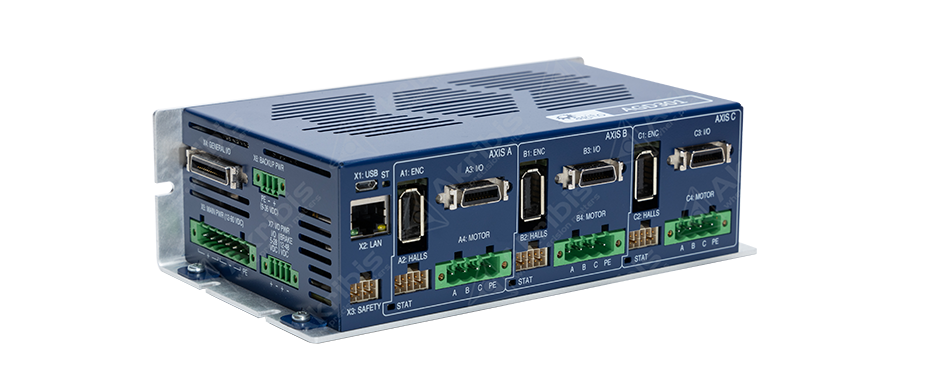

AGD301系列
其他定制服務
除了微流控芯片的搬運模塊，Akribis可以為客戶設計制造更多的運動模塊甚至整臺機器，更高效率地提升“芯”片在運輸檢測過程中的速度和精度，助力醫藥行業的自動化應用。
圓形音圈電機能夠直接產生直線運動，在驅動系統中不需要皮帶、齒輪等中間傳動機構，大大降低了能量損耗，節約了成本，并更大地提高了系統的響應速度和控制精度。Akribis通過技術和機器的綜合使用，能有效的解決客戶的痛點，實現效率高的“芯”片運輸與取放，受到了客戶的高度認可。
